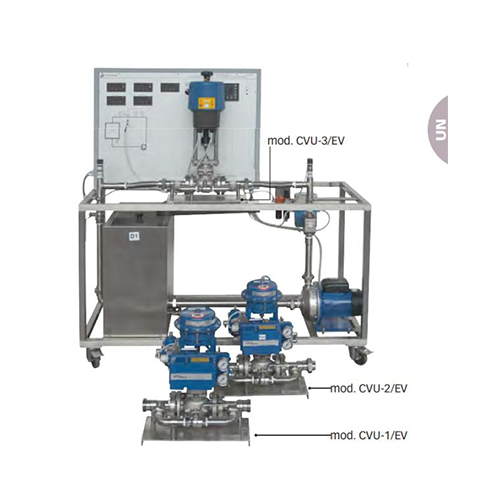

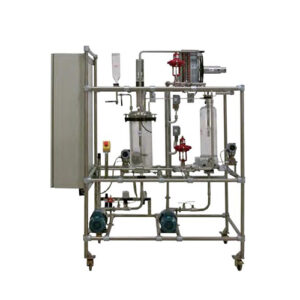

El proceso de caudal y estudio de válvulas es una unidad compuesta por el proceso de control de caudal y estudio de válvulas. El control se realiza actuando sobre una válvula neumática.
Posibles ejercicios del aparato:
Demostración del control proporcional, integral y derivativo del aparato.
Demostración de control de circuito abierto y cerrado.
Demostración de técnicas de sintonización de controladores.
Demostración de cómo ajustar el posicionador.
Demostración de cómo registrar una respuesta escalonada.
Determinación de las pérdidas de carga, caudal, Kv, Cv y la curva característica de una válvula.
Parámetros técnicos:
Todos los componentes están montados sobre una estructura de acero inoxidable con AWG adecuado para soportar la carga del equipo y todos los componentes del equipo. El aparato está equipado con un depósito de almacenamiento con una capacidad de 31 litros.
Se instala una bomba centrífuga compuesta de material resistente a la corrosión con un caudal Q = 42 litros por minuto (l/m) con una altura de 11 metros. Se suministra un compresor junto con válvulas hembra de 1⁄4 pulgadas para aire comprimido con 11 newton metro cúbico por hora (Nm3/h) a 6,5 bar. Se instala un filtro de aire reducido para la línea del compresor.
▪ El aparato está equipado con un caudalímetro electrónico de inducción magnética con un rango de 0 a 21 litros por minuto (lpm).▪ Se instala un transmisor de presión con rango de 0 a 2,0 bar.
▪ El aparato está equipado con controlador PID, todas las tuberías necesarias, válvulas, válvula de agua corriente con
conector de manguera de 1⁄2 pulgadas y control de seguridad.
▪ Se incluye un software para control y adquisición de datos.
▪ Se instala una válvula de control eléctrica con función by-pass.
▪ Válvula de control de aire para cerrar, tipo neumático, con posicionador y función de bypass.
▪ Válvula de control de aire para abrir, tipo neumático, con posicionador y función de bypass.
La unidad se suministra con manual para experimentos.
