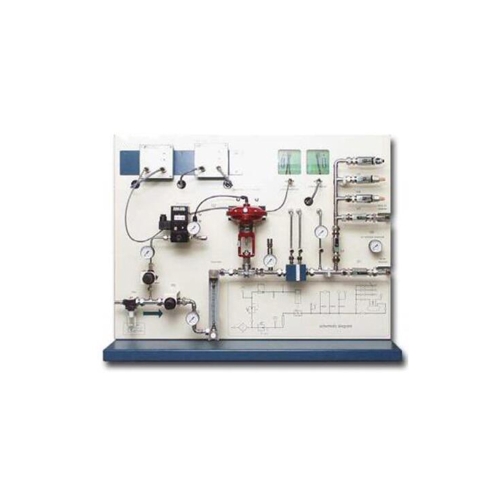

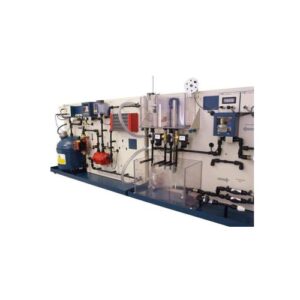

El sistema de entrenamiento de presión es un sistema de control neumático de bucle único. Permite el estudio de los principios tanto de la regulación de la presión de un proceso como del control del flujo en un sistema presurizado.
El sistema consta de un circuito de aire de baja presión soportado sobre un panel para uso en una mesa de trabajo, lo que lo hace adecuado para el trabajo individual de los estudiantes o para demostraciones en grupo.
El entrenador de presión requiere un suministro de aire comprimido a una presión de entrada recomendada de 40 psi. Se utiliza un filtro/secador de entrada para limpiar el aire suministrado. Las ramas reguladas por separado proporcionan aire para el proceso y para el control de válvulas.
La rama del proceso comprende un regulador, un medidor de flujo de área variable, una válvula de control operada neumáticamente, un bloque de orificios con placas de orificio intercambiables y sensores de presión diferencial y de punto de medición. El flujo de aire del proceso se puede descargar a la atmósfera a través de salidas difusas ajustables.
Un tanque receptor de aire se puede conectar y desconectar del circuito. La rama de control de válvula comprende un regulador y un convertidor de entrada de corriente a presión operado eléctricamente. Se utiliza para regular la válvula de control neumático en la línea de proceso. El convertidor de entrada funciona con una señal de 4-20 mA. El acondicionamiento de la señal de los sensores se realiza mediante transmisores de presión. El transmisor de presión diferencial proporciona una salida de sensor de presión diferencial lineal. El sistema está completamente equipado con manómetros para indicar las presiones alrededor del sistema.
