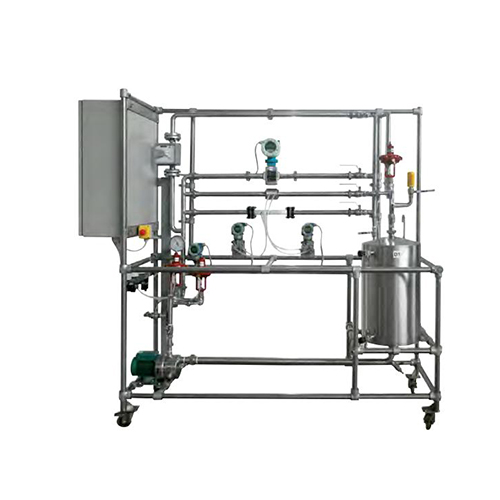

Control de caudal y presión (incluido controlador PID con software) con computadora y UPS de respaldo

El proceso de control de caudal y presión es una unidad que consta del control de proceso de caudal y control de presión. El control
se realiza actuando sobre una válvula neumática.

Posibles ejercicios del aparato:

Demostración del control proporcional, integral y derivativo del aparato.
Demostración de instrumentos de medición de presión y caudal.
Demostración de técnicas de sintonización de controladores.
Controlar el caudal y presión de gases y líquidos de proceso.
Demostración del control de rango dividido.
Determinación de respuesta y características del proceso.

Parámetros técnicos:

Todos los componentes están montados sobre una estructura de acero inoxidable con AWG adecuado para soportar la carga del equipo y de todos los componentes. Un tanque de almacenamiento fabricado en acero inoxidable con capacidad de 41 litros. Se instala una bomba centrífuga compuesta de material resistente a la corrosión con un caudal Q = 0,6 metros cúbicos por hora (m3/h) con una altura de 21 metros. El aparato se suministra con un compresor junto con válvulas hembra de 1⁄4” para aire comprimido de 1,3 newton metro cúbico por hora (Nm3/h) a 6,5 ​​bar, para instrumentos, y 55 newton metro cúbico por hora (Nm3/h) a 6,5 ​​bar, cuando se utiliza aire como fluido de proceso. El aparato está provisto de una válvula de agua del grifo con un conector de manguera de 1⁄2 pulgadas, un dispositivo de medición de flujo, un diafragma calibrado y un medidor de flujo transparente.

• El aparato está equipado con un transmisor de flujo electrónico por inducción magnética con una señal de salida de 3,5 a 21 miliamperios (mA).
• Un transmisor-indicador electrónico de caudal de área variable con rango de 18 a 2100 litros por hora (l/h) y salida de 3,5 a 21 mili amperios (mA).
• El aparato está equipado con transmisores electrónicos de presión diferencial con una señal de salida de 3,5 a 21 miliamperios (mA).
• El aparato está equipado con válvulas de control neumáticas para control de presión en rango dividido y control de caudal.
• Están instalados los convertidores neumáticos de 3,5 a 21 miliamperios (mA) / 0,19 a 1,2 bar.
• Se instala un transmisor de presión con rango de 0 a 6,5 ​​bar y señal de salida de 3,5 a 21 miliamperios (mA). ▪ El aparato está equipado con controlador PID, todas las tuberías, válvulas y control de seguridad necesarios.
• Se incluye un software para control y adquisición de datos.
• La unidad se suministra con un manual para experimentos.
