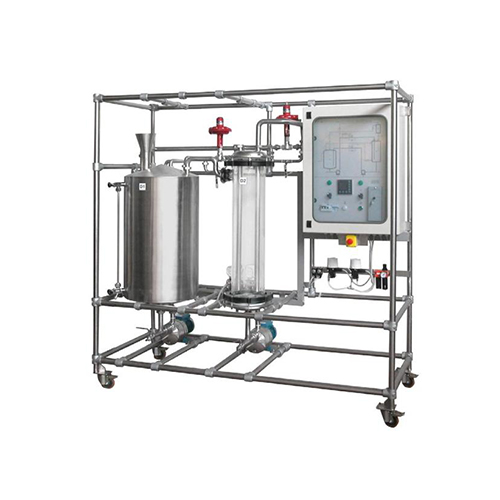

Control de nivel y caudal (incluido controlador PID con software) con computadora y UPS de respaldo

El proceso de control de caudal y presión es una unidad que consta del control de proceso de control de nivel y caudal.
El control se realiza actuando sobre una válvula neumática.

Posibles ejercicios del aparato:

Demostración del control proporcional, integral y derivativo del aparato.
Demostración de instrumentos de medición de nivel y caudal.
Demostración de técnicas de sintonización de controladores.
Determinación de tiempos muertos, respuesta y características del proceso.

Parámetros técnicos:

Todos los componentes están montados sobre una estructura de acero inoxidable con AWG adecuado para soportar la carga del equipo y de todos los componentes. Se instala un tanque de almacenamiento fabricado en acero inoxidable con capacidad de 41 litros y un tanque de nivel constante fabricado en acero inoxidable con capacidad de 21 litros. También se suministra una bomba centrífuga fabricada en material resistente a la corrosión con caudal Q = 2,2 metros cúbicos por hora (m3/h) con altura de 11 metros. También se instala un diafragma calibrado.
▪ El aparato está equipado con un compresor junto con válvulas hembra de 1⁄4 pulgadas para el requerimiento de aire comprimido de 1,2 newton metro cúbico por hora (Nm3 /h) @ 6,5 bar. ▪ El aparato está equipado con una válvula de agua del grifo con un conector de manguera de 1⁄2 pulgadas y una columna de vidrio con una altura de cable de 510 milímetros (mm). ▪ El transmisor de flujo de presión diferencial y el nivel de presión diferencial con señal de salida de 3,5 a 21 miliamperios (mA) son parte del suministro estándar.
▪ Todas las válvulas son neumáticas fabricadas en material de acero inoxidable.
▪ El aparato está equipado con convertidores electroneumáticos de 3,5 a 21 miliamperios (mA) / 0,1 a 1,1 bar.
▪ El controlador PID, todas las tuberías, válvulas y controles de seguridad necesarios están incluidos en el suministro estándar. ▪ Se incluye un software para control y adquisición de datos.
La unidad se suministra con un manual para experimentos.
