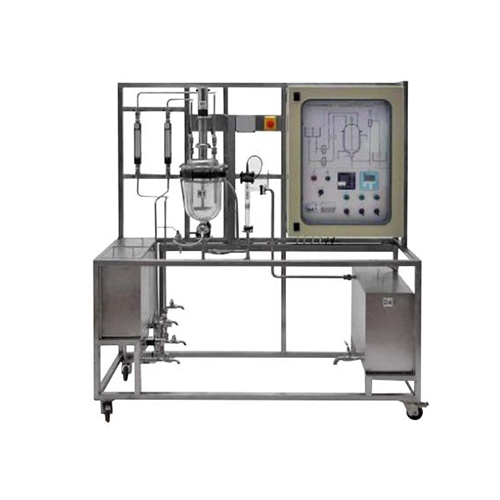

El proceso de control de pH es una unidad compuesta por el proceso de control de pH. El control se realiza actuando sobre una
válvula neumática.
Posibles ejercicios del aparato:
Demostración del control proporcional, integral y derivativo del aparato.
Demostración de instrumentos de medida de control de pH.
Demostración de técnicas de sintonización de controladores.
Determinación de tiempos muertos, respuesta y características del proceso.
Parámetros técnicos:
Todos los componentes están montados sobre una estructura de acero inoxidable con AWG adecuado para soportar la carga del equipo y todos los componentes del equipo. El aparato está equipado con un tanque reactor con una capacidad de 1,1 litros.
Se instalan dos tanques separados para soluciones ácidas y básicas con una capacidad de 21 litros cada uno. El producto final se recoge en un depósito con capacidad de 42 litros. Un transmisor de pH electrónico con un rango de pH de 0 a 14 y salida de 3,5 a 21 miliamperios (mA). Se instala una bomba dosificadora con salida de 3,5 a 21 miliamperios (mA). El aparato se suministra con un compresor junto con válvulas hembra de 1⁄4 de pulgada para aire comprimido con 4,2 newton metros cúbicos por hora (Nm3/h) a 6,5 bar.
▪ El aparato está equipado con un controlador PID, todas las tuberías necesarias, válvulas, una válvula de agua del grifo con conector de manguera de 1⁄2 pulgadas y control de seguridad.
▪ Se incluye un software para control y adquisición de datos. La unidad se suministra con un manual para experimentos.
