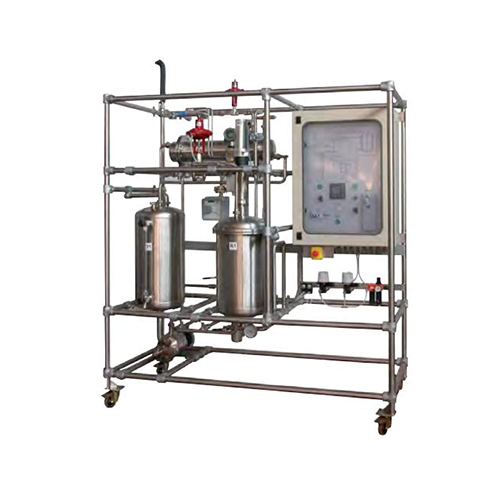

El proceso de control de temperatura y caudal es una unidad que consta del control de proceso de temperatura y control de caudal. El control se realiza actuando sobre una válvula neumática.
Posibles ejercicios del aparato:
Demostración del control proporcional, integral y derivativo del aparato.
Demostración de instrumentos de medición de temperatura y caudal.
Demostración de técnicas de sintonización de controladores.
Controlar el caudal y la temperatura del proceso.
Demostración Control en cascada de temperatura.
Determinación de tiempos muertos, respuesta y características del proceso.
Parámetros técnicos:
Todos los componentes están montados sobre una estructura de acero inoxidable con AWG adecuado para soportar la carga del equipo y todos los componentes del equipo. El aparato está equipado con un tanque de almacenamiento y un tanque reactor con capacidad de 21 litros y 16 litros respectivamente. Se instala un intercambiador de calor con una superficie de intercambio de 0,4 metros cuadrados (m2). Se instala una bomba centrífuga compuesta de material resistente a la corrosión con un caudal de Q 2100 litros por hora(l/h) y una altura de 11 metros. El aparato se suministra con un compresor junto con válvulas hembra de 1⁄4 pulgadas para aire comprimido con 1,2 newton metro cúbico por hora (Nm3/h) a 6,5 bar.
El aparato está provisto de una válvula de agua del grifo con un conector de manguera de 1⁄2 pulgadas, un dispositivo de medición de flujo y un diafragma calibrado. En el aparato se instala un transmisor-indicador de caudal de área variable con rango de 5 a 156 litros por hora l/h.
- Se proporcionan dos convertidores electroneumáticos.
- Se suministra termómetro con rango de 0 a 120 °C. ▪ Con el aparato
se suministra un generador de vapor con capacidad de producción de 25 kilogramos por hora kg/h a 5,0 bar. - La trampa de vapor y la válvula de vapor de 1⁄2 pulgadas se instalan con el generador de corriente.
- Se instalan válvulas de tipo neumático para controlar el caudal de líquido y vapor. ▪ Se instala transmisor de presión diferencial para medir el caudal de vapor con rango de señal de salida de 3,5 a 21 miliamperios (mA).
- El aparato está equipado con controlador PID, todas las tuberías, válvulas y control de seguridad necesarios. ▪ Se incluye un software para control y adquisición de datos. La unidad se suministra con un manual para experimentos.
