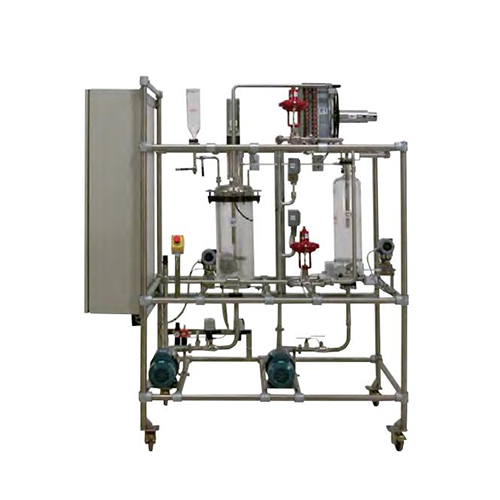

Control multiproceso (incluido controlador PID con software) con computadora y UPS de respaldo

Los procesos de caudal, nivel de agua, temperatura del agua y velocidad del ventilador de forma individual o en cascada. El aparato es un control de múltiples procesos. El control se realiza actuando sobre una válvula neumática.

Posibles ejercicios del aparato:
Demostración del control proporcional, integral y derivativo del aparato.
Demostración de control en cascada.
Demostración de técnicas de sintonización de controladores.
Determinación de tiempos muertos, respuesta y características del proceso.

Parámetros técnicos:
Todos los componentes están montados sobre una estructura de acero inoxidable con AWG adecuado para soportar la carga del equipo y de todos los componentes. El aparato está equipado con un tanque de almacenamiento con una capacidad de 11 litros y se suministra con un elemento calefactor de 2000 vatios controlado digitalmente por un termostato. El agitador se instala con rpm variables de 0 a 300. Columna de borosilicato 3.3, capacidad de 6 litros. Se instala una bomba centrífuga compuesta de material resistente a la corrosión con un caudal Q = 2050 litros por hora (l/h) con una altura de 10 metros (m). También forma parte del suministro un intercambiador de calor refrigerado por aire accionado por motor, que se mantiene fresco mediante un ventilador y un generador tacómetro.

• Transmisor-indicador de caudal de área variable con rango de 0 a 320 litros por hora (l/h) y salida de 3,5 a 21 miliamperios
  (mA).
• El aparato está equipado con transmisores electrónicos de presión diferencial con señal de salida de 3,5 a 21 miliamperios (mA)
  que funcionan en el rango de 0 a 260 milímetros (mm) de H2O.
• El aparato está equipado con válvulas de control neumáticas para control de presión en rango dividido y control de caudal.
  Están instalados los convertidores neumáticos de 3,5 a 21 miliamperios (mA) / 0,19 a 1,2 bar.
• El aparato está equipado con controlador PID, todas las tuberías, válvulas y control de seguridad necesarios. ▪ Se incluye un software para control y adquisición de datos.
  La unidad se suministra con un manual para experimentos.
