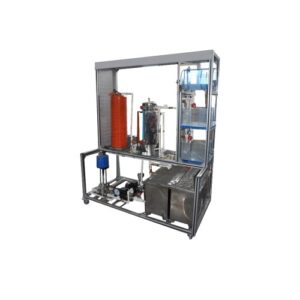

Entrenador de control de procesos controlado por PLC

El control de procesos es la abreviatura de control automático del proceso de producción, que es una parte importante de la tecnología de automatización. Generalmente se refiere al control continuo o automático del proceso de producción en la producción industrial de petróleo, industria química, energía eléctrica, metalurgia, industria ligera, materiales de construcción, energía nuclear, etc. En el proceso de producción industrial moderno, la tecnología de control de procesos está desempeñando un papel cada vez más importante para lograr diversos indicadores técnicos y económicos óptimos, mejorar los beneficios económicos y la productividad laboral, mejorar las condiciones laborales y proteger el medio ambiente ecológico.
Tomando como línea principal las tecnologías clave y los sistemas de equipos que incorporan los sistemas de automatización e información de las empresas de procesos, diseñamos y fabricamos dispositivos integrales de enseñanza práctica para laboratorios profesionales de control de procesos avanzados y establecemos una base de práctica de ingeniería para este laboratorio de materias profesionales.
Este dispositivo de entrenamiento tiene un diseño razonable y tiene una gran versatilidad. No solo puede cumplir con los requisitos de enseñanza experimental de cursos relacionados en automatización industrial, control automático y otras especialidades, sino que también puede ser adecuado para la investigación y el desarrollo de temas de posgrado.

Características

Adopte un marco de aluminio industrial, un diseño de estructura transparente y una interfaz abierta. Con ruedas universales en la parte inferior, cada unidad se puede coordinar de manera flexible, fácil de usar y no es fácil de dañar.
Este dispositivo de entrenamiento incluye una máquina todo en uno con pantalla táctil PLC y una unidad de control de botones, que pueden cambiar entre la mano y uno mismo sin afectarse entre sí. Es la configuración principal para el control de procesos de equipos industriales pequeños, lo que aumenta en gran medida la flexibilidad de utilización del equipo.
Es posible diversificar los dispositivos de detección y detección de temperatura, flujo, nivel de líquido y presión ampliamente utilizados en la industria y diseñar experimentos relacionados.
La idea del control de tiempo compartido puede recopilar dos o tres parámetros al mismo tiempo, por ejemplo, un conjunto de medición de flujo y un conjunto de medición de temperatura. El sistema de objetos está fabricado íntegramente de una aleación de aluminio. Desde el punto de vista estético y sin perder el concepto de ingeniería, se revisa y construye el sistema de objetos experimentales del laboratorio profesional de equipos de proceso, que se integrará en un laboratorio de demostración con la atmósfera de la época.
El dispositivo puede completar los elementos básicos de capacitación en control de procesos, realizar el control de los cuatro parámetros de flujo, temperatura, presión y nivel de líquido y funciones de ajuste PID, y puede lograr una variedad de propósitos de enseñanza y capacitación.

Parámetros de Rendimiento
Fuente de alimentación: monofásica trifilar 220V±5% 50Hz;
Dimensiones: 1600×800×1800 mm (largo×ancho×alto)
Capacidad de la máquina: <1KVA Señal de control: Voltaje 0~10V Corriente: 4-20mA;
Fuente de alimentación del objeto de control: motor AC220V±10%, válvula reguladora AC24V±10% 50HZ±10%, calefacción AC220V±10%
Entorno de trabajo: -10 ℃ ~ 40 ℃, humedad relativa: 20 % ~ 90 % sin condensación
Condiciones de trabajo: temperatura ambiente -10 ℃ ~ +40 ℃ humedad relativa ＜85% (25 ℃)

Composición del producto
La instalación del dispositivo experimental del sistema de control de procesos no tiene fugas de agua ni óxido, funcionamiento estable, bajo nivel de ruido y el objeto controlado está separado del sistema eléctrico de control para evitar accidentes eléctricos causados por fugas de líquido:
El dispositivo experimental está compuesto de una caja de control eléctrica y el objeto controlado. La caja de control eléctrico proporciona varios tipos de alimentación para el sistema, proporcionando señales de 0-10 V y 4-20 mA, alimentación del sistema de 24 V CA y 220 V CA.
