Equipo de capacitación en control de motores y electricidad

Descripción

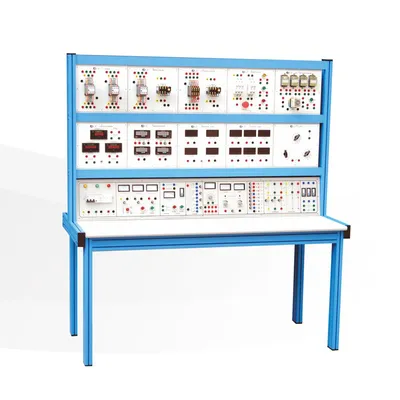

El equipo de entrenamiento de control eléctrico y de motores YL-195B adopta una estructura modular y está diseñado según la tecnología de fabricación más avanzada, los motores comunes y los requisitos de los circuitos eléctricos. Está equipado con un avanzado y visual instrumento multifuncional de medición de velocidad, par y potencia.

Especificaciones técnicas

1. Potencia de trabajo: CA trifásica de cinco cables 380 V ± 10 % 50 Hz;
2. Temperatura: -10～40℃; Humedad ambiental: ≤90% (25℃);
3. Dimensiones: (largo x ancho x alto) = 1600 x 850 x 1800 mm;
4. Consumo total de energía: ≤1,5KW;
5. Protecciones de seguridad: conexión a tierra, protección de plomo, utilizando enchufes de seguridad aislados que, de acuerdo con las normas GB relacionadas, el material cumple con el estándar ambiental.

Característica funcional

1. Marco móvil: la placa colgante (módulo de placa colgante estándar) se puede colgar en el marco, se puede extender y completar varios experimentos; además, está equipado con 1 pieza de gabinete móvil, que es fácil para el almacenamiento de las herramientas necesarias y el cable de conexión del experimento;
2. La energía trifásica de 380 V está aislada por un transformador de aislamiento, la energía se suministra a través de energía trifásica y está equipada con un interruptor de aire con protección contra fugas eléctricas y fusible para garantizar la seguridad;
3. Proporcionar una plataforma básica para la experimentación integral con varios grupos de potencia CA/CC e instrumentos básicos;
4. Se utiliza un motor de bajo voltaje especificado, el motor de CC es un servomotor de CC; el pedestal adopta un método de conexión de guía de precisión con una coordinación flexible y precisa;
5. El instrumento utilizado para medir la velocidad de rotación, el torque y la potencia mecánica mostrados por 3 juegos de tubos numéricos digitales compactas de 3 1/2, es un producto patentado;

Característica funcional

1. Módulo de alimentación principal: incluye 1 interruptor principal trifásico (con protección contra fugas y cortocircuitos), 3 fusibles, 1 interruptor de botón verde (con luz), 3 voltímetros de CA con indicador de 0-250 V y 6 bases de cubierta. Material del módulo: plástico de alta resistencia con pulverización de hierro. El diseño del panel y el símbolo de las letras están serigrafiados con tinta de impresión importada.
2. Módulo de alimentación trifásico CA/CC ajustable: 1 voltímetro de aguja CC de 0-300 V, 3 voltímetros digitales CA de 0-300 V, 4 fusibles, 1 interruptor de botón rojo y verde, 1 interruptor de balancín, 8 bases de funda. Material del módulo: plástico de alta resistencia con pulverización de hierro. El diseño del panel y el símbolo de las letras están serigrafiados con tinta de impresión importada.
3. Alimentación CA ajustable e interruptor unipolar: 1 voltímetro de aguja CC de 0-300 V, 1 fusible, 1 interruptor de botón rojo y otro verde, 4 interruptores de aire, 1 interruptor de balancín, 1 condensador, 1 inductancia y 16 bases de vaina. Material del módulo: plástico de alta resistencia con pulverización de hierro. El diseño del panel y el símbolo de las letras están serigrafiados con tinta de impresión importada.
4. Alimentación de CC: 1 voltímetro de aguja de 0-30 V, 1 amperímetro de aguja de CC de 0-2 A, 2 diodos luminosos, 10 fusibles, 2 potenciómetros y 11 bases de vaina. Material del módulo: plástico de alta resistencia con pulverización de hierro. El diseño del panel y el símbolo de las letras están serigrafiados con tinta de impresión importada.

Proyecto de capacitación sobre equipos de control eléctrico y de motores YL-195B

1. Medición física del generador de CC;
2. Medición física del motor de CC con excitación independiente;
3. Investigación de características de regulación de velocidad del motor de CC con excitación independiente;
4. Medición de características mecánicas de motores de corriente continua con excitación en serie y excitación compuesta;
5. Investigación física de funcionamiento del transformador monofásico;
6. Funcionamiento en paralelo del transformador monofásico;
7. Reconocimiento y cableado del grupo de enlace del transformador trifásico;
8. Investigación del rendimiento de trabajo del motor asíncrono de jaula de ardilla trifásico;
9. Medición de características mecánicas de motor asíncrono de jaula de ardilla trifásico;
10. Investigación de características de funcionamiento del motor asíncrono de rotor bobinado trifásico;
11. Investigación de la característica de funcionamiento del motor asíncrono monofásico de fase dividida con condensador; 12. Investigación de la característica de funcionamiento del motor síncrono trifásico;

13.Circuito de control de rotación positiva y negativa del motor asíncrono trifásico;

14. Circuito de control de ciclo automático de ida y vuelta de la estación de trabajo;

15.Circuito de control secuencial de motor síncrono trifásico;

16.El circuito de control Y－Δ del motor síncrono trifásico;

17.Circuito de frenado dinámico de motor síncrono trifásico;

18. Circuito de arranque y control de motor síncrono de rotor bobinado trifásico;

19.Circuito de control eléctrico del torno C620;

20.Circuito de control eléctrico de la rectificadora de superficies M7130;
