Sistema de generación eléctrica WindLab™

Datos Técnicos

• Una planta de energía eléctrica con turbina eólica diseñada para aulas de ingeniería, capacitación en energía eólica e investigación.

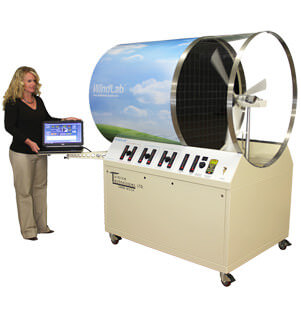

• Un ventilador eólico programable y una turbina eólica a escala montada en un gabinete de túnel de viento rígido y móvil.
• Ventilador de viento que será accionado por un variador de frecuencia incorporado con controlador de velocidad montado en panel.

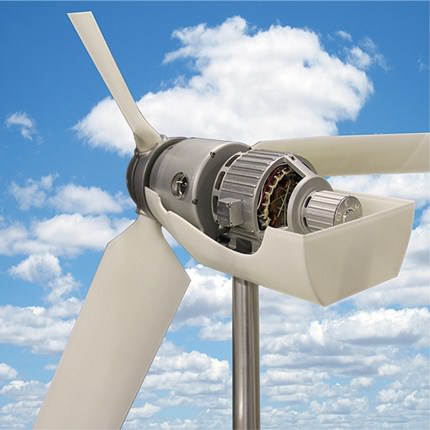

• La turbina eólica tendrá una configuración de eje horizontal de tres palas, estándar en la industria, con palas ajustables/reemplazables.

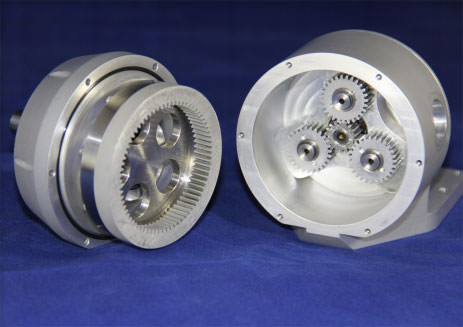

• Turbina eólica para accionar, caja de cambios elevadora con configuración de engranajes planetarios.

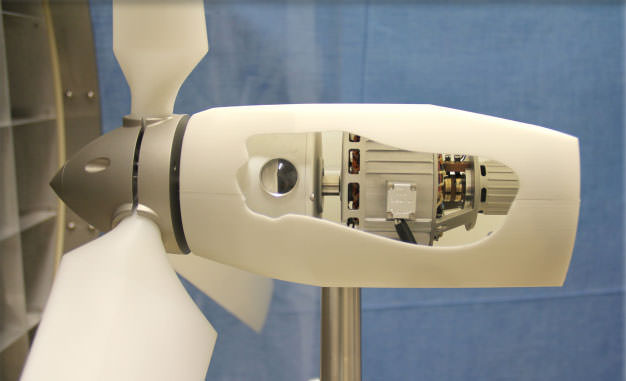

• Generador que consta de un rotor trifásico de 8 polos excitado por CC y un estator trifásico de ocho polos con salida de corriente alterna.
• Unidad que incluye medidores de voltaje y corriente del generador montados en el panel del operador para cada fase de energía eléctrica.
• La carga debe ser suministrada por tres reóstatos montados en el panel del operador, ajustados de manera uniforme para una carga equilibrada o de manera desigual para escenarios de carga desequilibrada.
• Se suministrará con un sistema de adquisición de datos digitales basado en USB completo con computadora y software de adquisición de datos configurable por el usuario capaz de medir, registrar y mostrar señales analógicas, digitales y de frecuencia, incluyendo: velocidad del viento, velocidad del rotor de la turbina, RPM del generador, voltaje, corriente, potencia y frecuencia.
• Equipado con transductores calibrados capaces de medir todos los elementos necesarios para el sistema de adquisición de datos.
• Todas las superficies metálicas deben ser de acero inoxidable, anodizadas o recubiertas de polvo para promover la durabilidad y la resistencia al desgaste.
• Se suministra con un completo Manual del operador con información sobre diseño, funcionamiento y construcción.
• Se proporciona con listas de verificación operativas resumidas e instrucciones de seguridad para todas las condiciones de operación.
• Estar cubierto por una garantía gratuita de dos años directamente con el fabricante.
