Especificaciones Técnicas
Características Destacadas

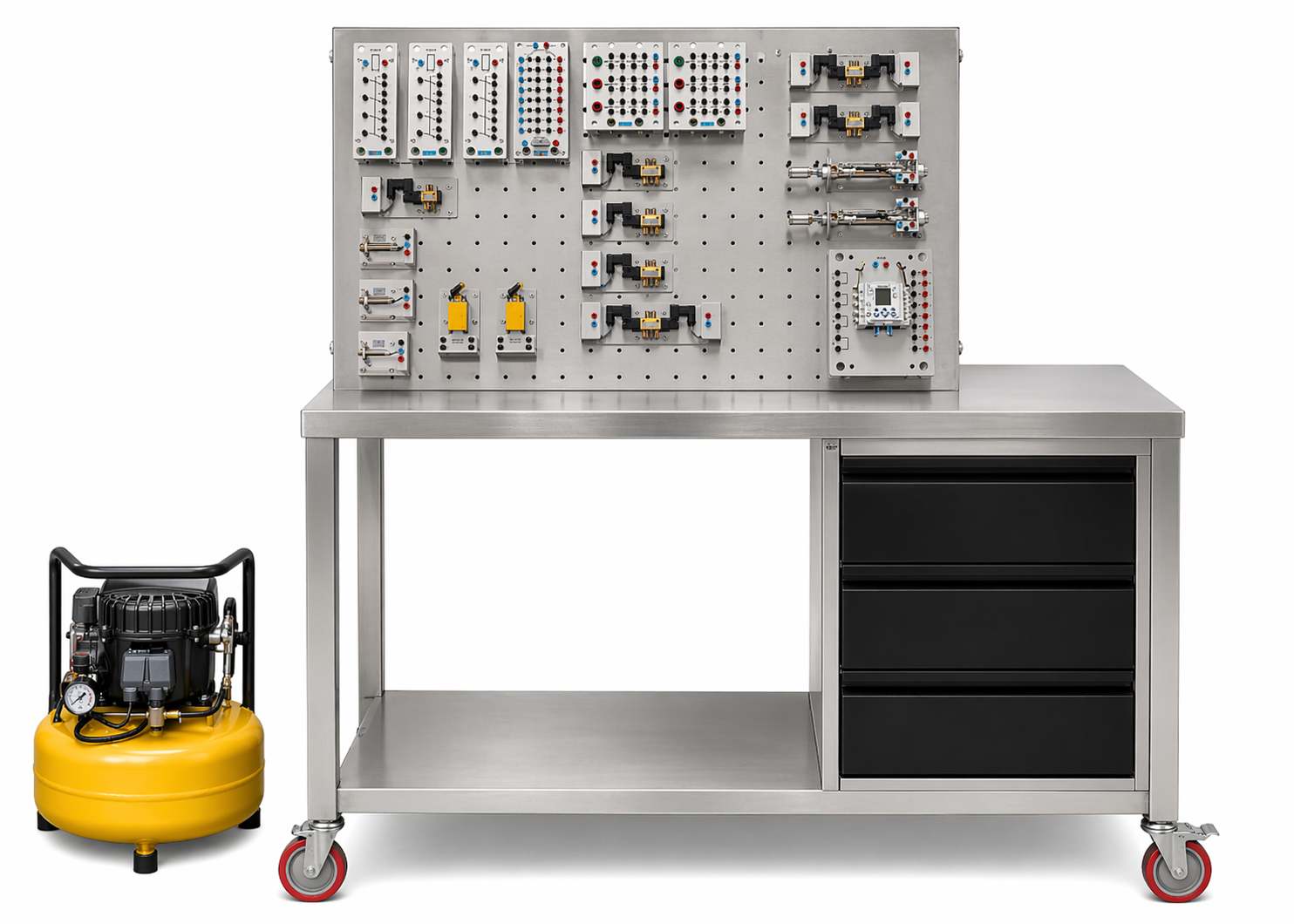

• 2 paneles de montaje de gran formato.
• Configuración tipo caballete para trabajo simultáneo.
• Gabinete de control industrial integrado.
• Componentes neumáticos industriales reales.
• Compresor silencioso incluido.
• Fuente de alimentación de seguridad 24 VCD.
• Base móvil robusta con almacenamiento.
• Incluye mangueras, cables y accesorios.
• Material didáctico y manuales incluidos.
Componentes Principales Incluidos
• 2 paneles metálicos perforados de montaje.
• Juego de válvulas neumáticas y electroneumáticas.
• Cilindros neumáticos.
• Sensores y finales de carrera.
• Electroválvulas.
• Gabinete de control con:
o Pulsadores
o Selectores
o Relevadores
o Temporizadores
o Protección eléctrica
o Indicadores luminosos
• Fuente de alimentación 24 VCD.
• 2 unidades de mantenimiento.
• Distribuidor neumático.
• Mangueras y cableado.
• Compresor silencioso.
Paneles de Trabajo
• Cantidad: 2 paneles
• Dimensiones por panel: 1100 x 700 mm
Compresor Incluido
• Nivel de ruido: aprox. 40 dB
• Tanque: 24 litros
• Caudal de aspiración: 50 L/min
• Caudal efectivo: 37 L/min a 8 bar
• Presión máxima: 8 bar
• Potencia del motor: 0.35 kW
Sistema Eléctrico de Control
• Alimentación de mando: 24 VCD
• Gabinete metálico industrial con protección eléctrica.
Conexiones
• Tamaño de componentes: DN3
• Manguera neumática: 6/10 mm
Alimentación Eléctrica Disponible
• 112 / 220 V / 60 Hz
Dimensiones Generales
• 1530 x 750 x 1540 mm
Peso Aproximado
• 160 kg
