Características generales.

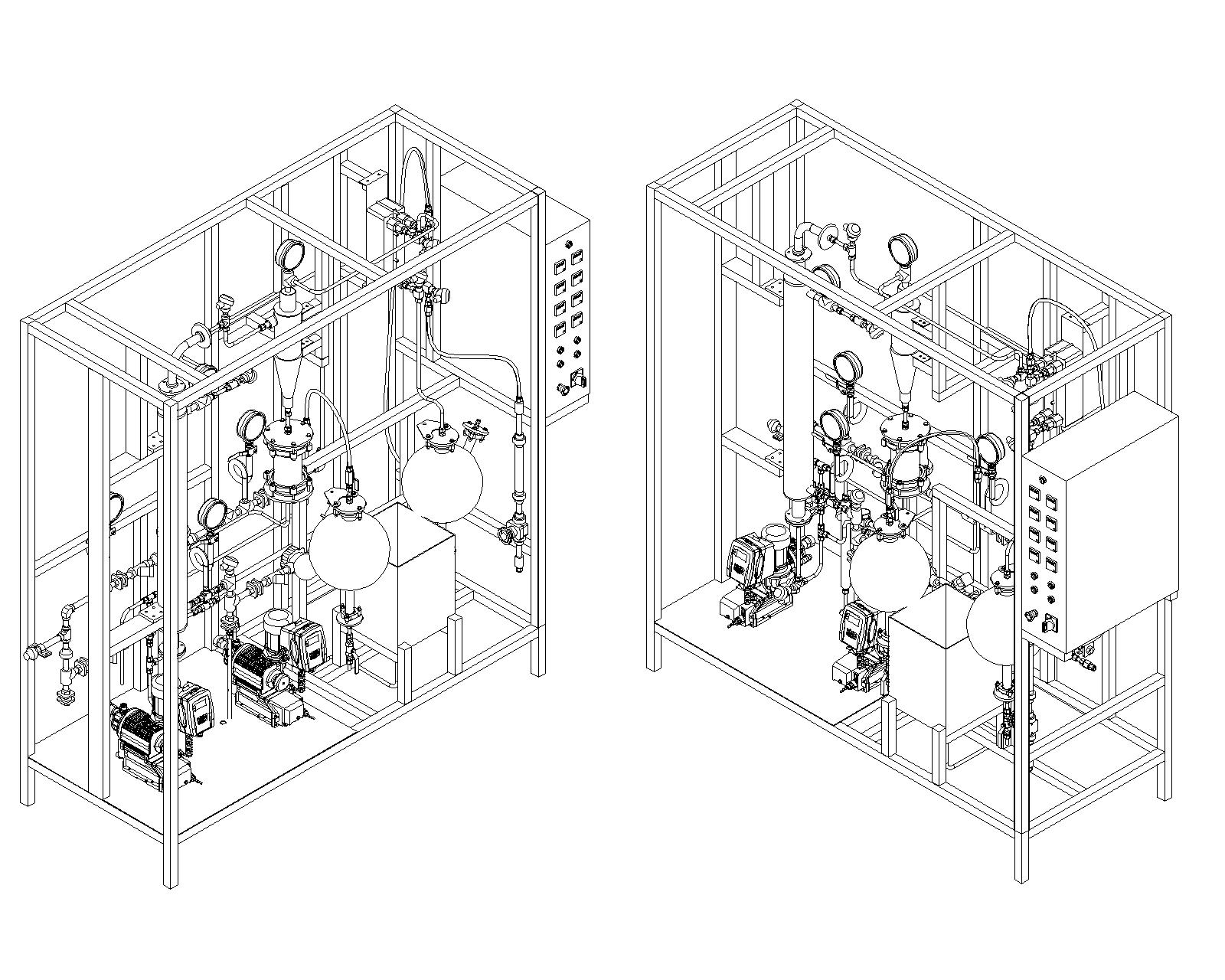

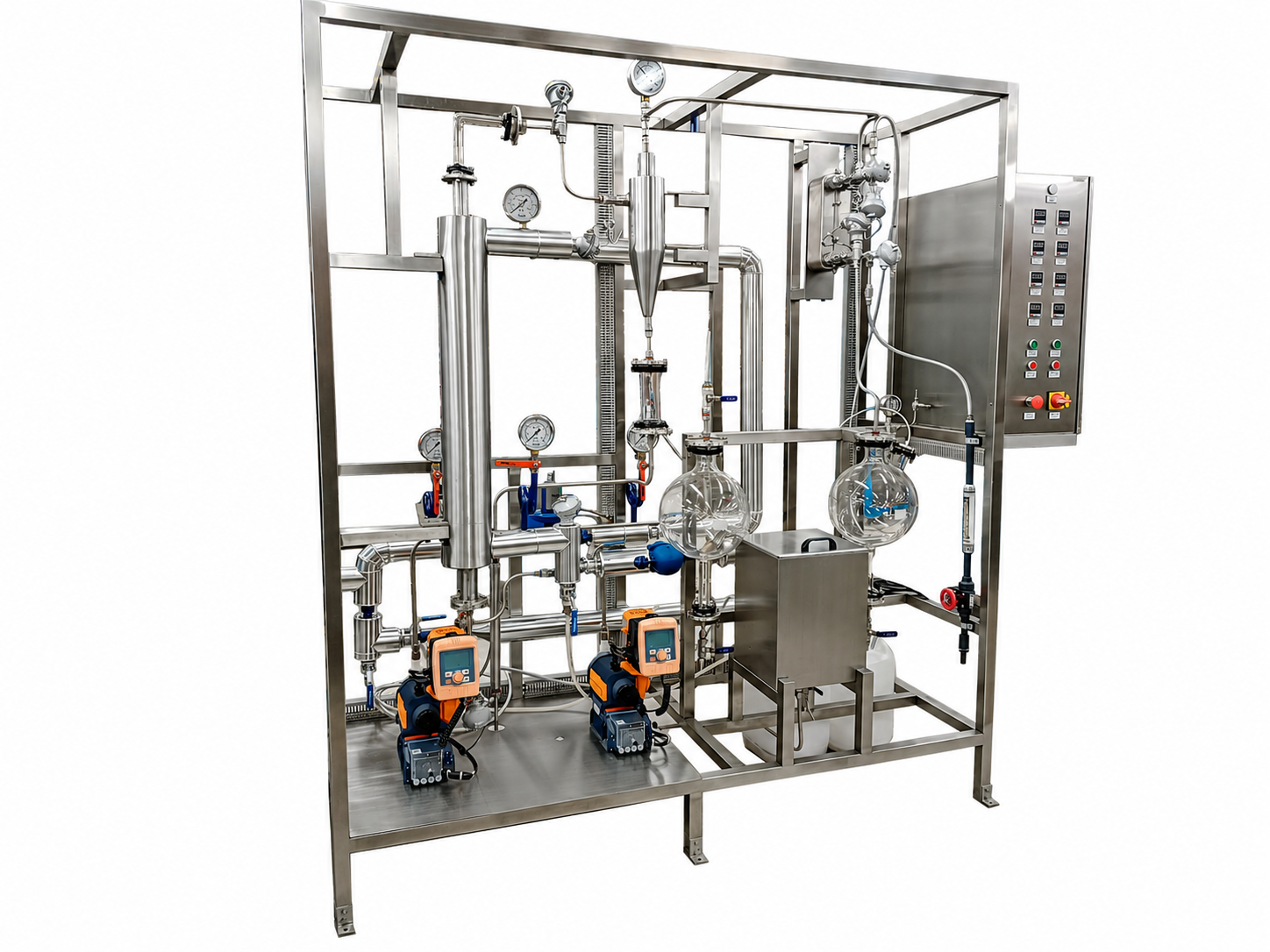

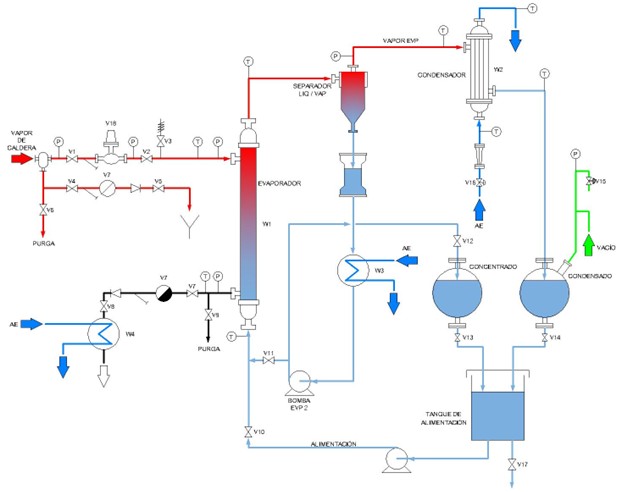

- Unidad piloto completamente instrumentada escala laboratorio.
- Montada sobre estructura en perfil de material inoxidable industrial.
- Materiales en vidrio borosilicato, acero inoxidable y teflón.
- Tanque de alimentación de acero inoxidable de 30 litros de capacidad. Con tapa desmontable y válvula de vaciado.
- Evaporador de tubos concéntricos de acero inoxidable, carcasa en acero inoxidable con aislante térmico. Longitud del evaporador un metro, Diámetro nominal del tubo interior del evaporador DN 1½ pulgadas. Superficie aproximada de intercambio: 0.15 m2.
- Codo de vidrio borosilicato a la salida del evaporador para la visualización del proceso.
- Ciclón de separación líquido – vapor de evaporador fabricado en acero inoxidable.
- Tubería para circulación natural.
- Bomba dosificadora de alimentación con caudal 19 L/H.
- Bomba dosificadora de recirculación de solución concentrada. Con válvula de regulación de flujo y medidor electrónico digital.
- Sistema integral de eliminación de condensados con dos válvulas de paso, filtro en Y, válvula antirretorno y trampa de vapor.
- Línea de alimentación de vapor a zona de calentamiento con diámetro nominal de media pulgada.
- Filtro en Y de construcción en fundición de hierro con cedazo estándar sobre la línea de alimentación de vapor.
- Recipiente de solución concentrada de vidrio de borosilicato de diez litros con válvula de vaciado y conexión a circuito de vacío.
- Recipiente de vapor condensado de vidrio de borosilicato de diez litros con válvula de vaciado y conexión a circuito de vacío.
- Condensador de placas de acero inoxidable. Superficie aproximada de intercambio: 0.5 m2
- Sensor de temperatura de alimentación a la entrada del evaporador.
- Sensor de temperatura de alimentación a la salida del evaporador.
- Sensor de temperatura de alimentación de vapor, con indicador digital montado sobre tablero.
- Sensores de temperatura a la entrada del agua de enfriamiento, con indicador digital montado sobre tablero.
- Sensor de temperatura a la salida del agua de enfriamiento, con indicador digital montado sobre tablero.
- Sensor de temperatura a la entrada del condensador, con indicador digital montado sobre tablero.
- Sensor de temperatura a la salida del condensador, con indicador digital montado sobre tablero.
- Tanque para recuperación de condensados de evaporador, fabricado en polietileno de alta densidad, con capacidad de 20 litros.
Gabinete de Control
- Tipo industrial NEMA 4X
- Interruptor general
- Paro de emergencia de tipo hongo
- Indicador luminoso de tablero energizado.
- Indicadores de temperatura en gabinete de control
- Botones de marcha independientes para las 2 bombas con indicador luminoso en verde
- Botones de paro independientes para las 2 bombas con indicador luminoso en rojo
- Contactor de protección para cada bomba
- Clemas de conexión
- Componentes montados sobre riel
- Cableado en canaleta y números de identificación.
Dimensiones aproximadas del equipo:
- Largo: 225 cm.
- Profundidad: 80 cm.
- Altura: 223 cm.
Servicios necesarios
- Alimentación eléctrica: 120/220 VAC, 60 Hz
- Alimentación de vacío
- Alimentación de agua de la red
- Alimentación de vapor
Incluye:
- Instalación
- Puesta en marcha
- Capacitación
- Manual de operaciones y prácticas.
