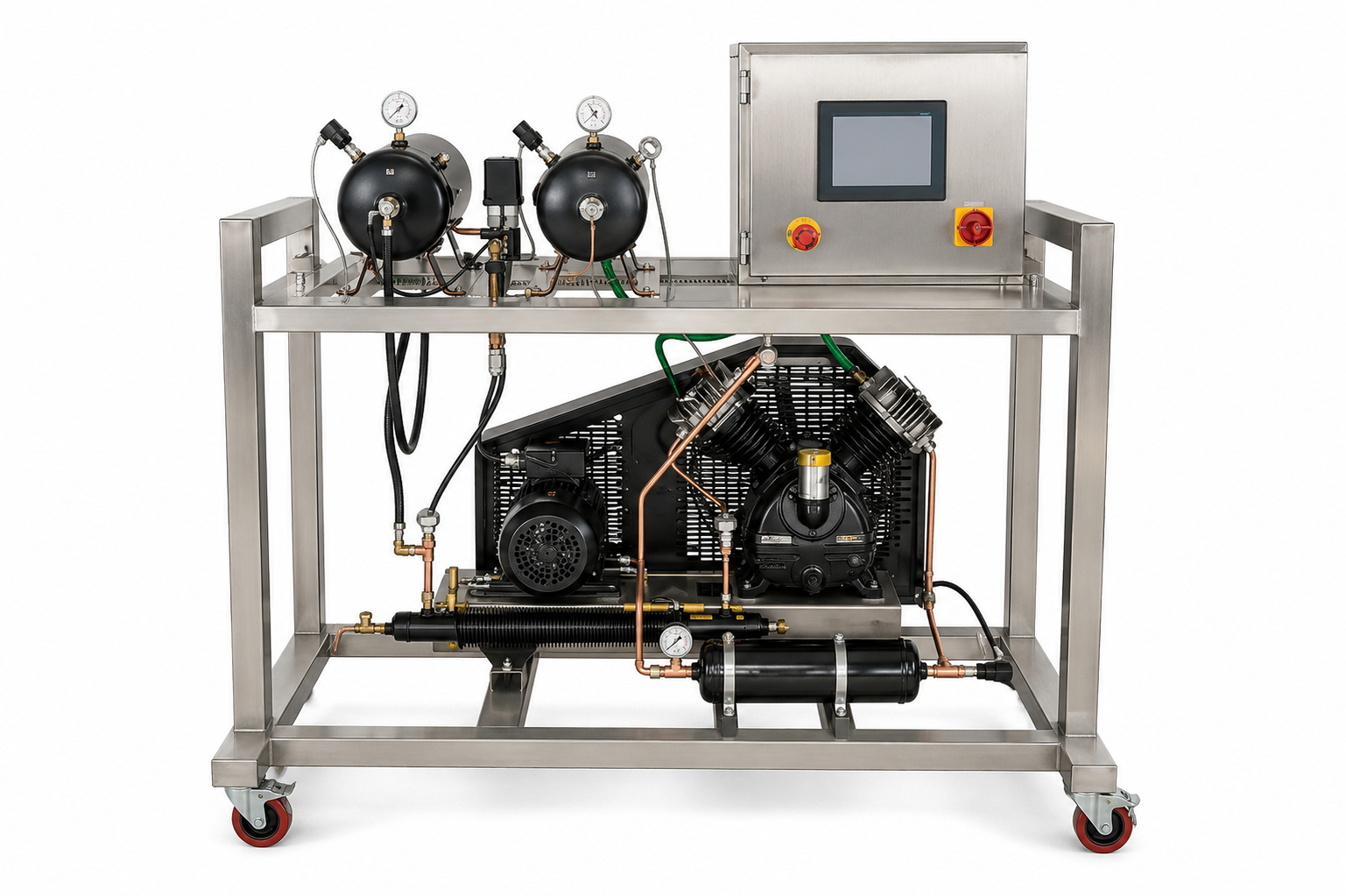

TECH-TD-220 – Compresor de émbolo de dos etapas

Características principales

1. Estudio de las curvas características de un compresor de dos etapas.
2. Compresor de émbolo con dos cilindros dispuestos en V.
3. Control mediante PLC y pantalla táctil.
4. Depósito de aspiración con tobera para medición de caudal, sensor de presión y manómetro.
5. Depósito intermedio para refrigeración entre etapas.
6. Depósito de descarga con válvula de seguridad, válvula de purga, silenciador, manómetro y presostato.
7. Sensores para medición de presión, temperatura y potencia eléctrica.
8. Registro de datos mediante el PLC y memoria USB.

Datos técnicos

Compresor de 2 etapas y 2 cilindros en V

• Potencia: 3 kW
• Velocidad de giro: 710 rpm
• Capacidad de aspiración: 250 L/min
• Caudal de descarga: 202 L/min a 12 bar
• Presión de servicio: 16 bar
• Presión máxima: 35 bar

Depósitos

• Depósito de aspiración: 20 L
• Depósito intermedio: 5 L
• Depósito de descarga: 20 L
• Presión nominal de los depósitos: 16 bar
• Válvula de seguridad: 16 bar

Rangos de medición

• Presión diferencial: 0–25 mbar
• Presión: 0–1.5 bar y 0–16 bar
• Temperatura: 0–200 °C
• Potencia eléctrica: 0–3500 W

Requerimientos de instalación

• Alimentación eléctrica: 230 V, 60 Hz, 3 fases

Dimensiones y peso

• Largo: 1800 mm
• Ancho: 800 mm
• Altura: 1600 mm
• Peso: aproximadamente 300 kg
